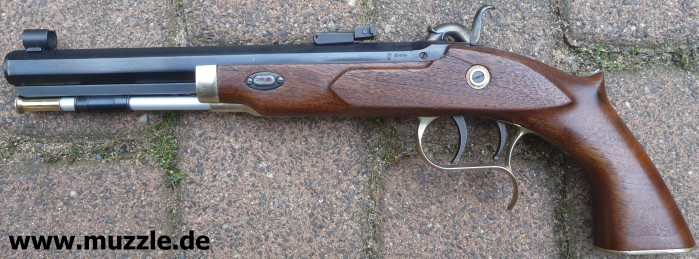

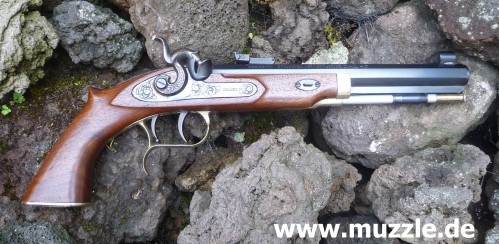

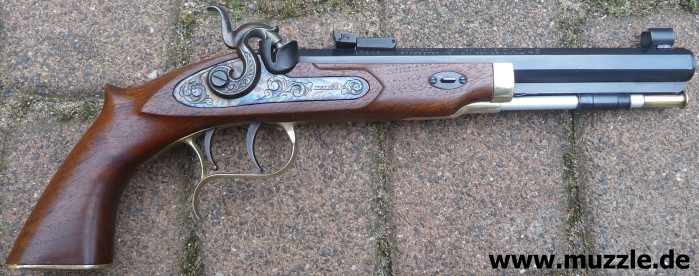

Patriot - Thompson Center Arms

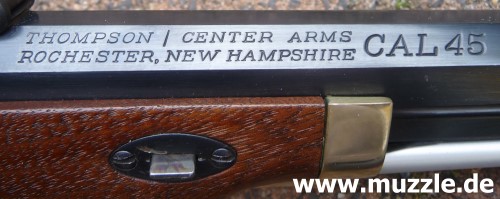

Hersteller: “Thompson Center Arms” - Rochester, New Hampshire

Replika nach historischem Original

Typ: Vorderlader, Perkussionspistole (Schwarzpulver/Zündhütchen)

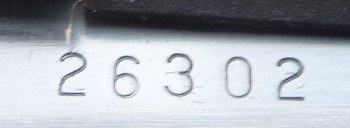

Seriennr.: 26302

Kaliber: .45

Länge: 380 mm

Höhe: 140 mm

Breite: 43 mm

Gewicht: 1.065 g

Visierung: Kimme seiten- und höhenverstellbar, Korn mit oben offenem Tunnel

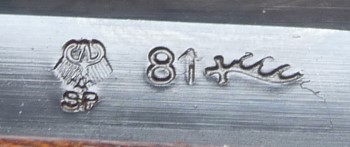

Beschuss: 1981, Ulm

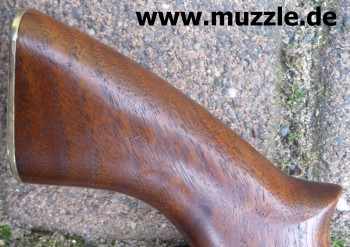

Ausführung: Holzgriff, bunt gehärtete Schlossplatte, brünierter Achtkantlauf, gezogener Präzsionslauf, Stecher-Abzug (double set trigger), Anbauteile aus Messing

Bemerkung: Fertigung eingestellt

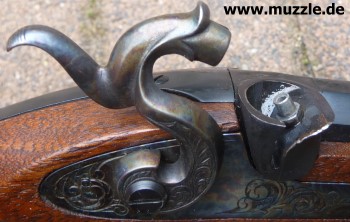

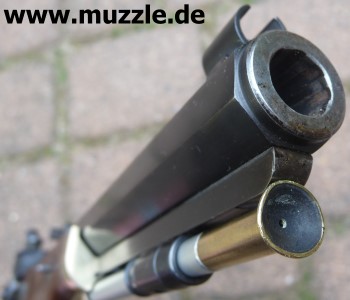

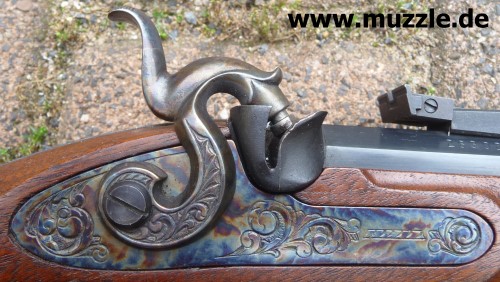

Bilder unten: Blick auf Hahn und Piston sowie Mündung

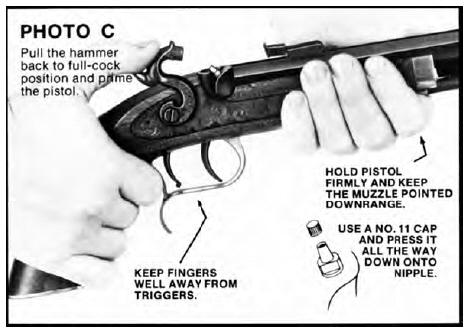

Funktionsweise: Das Zündhütchen (nicht im Bild) wird auf das Piston aufgesetzt. Der nach Abzugsbetätigung darauf aufschlagende Hahn setzt Funken oder einen Feuerstrahl frei, der durch die Röhre im Piston in den Lauf dringt und dort die Treibladung (vorher eingebrachte adäquate Menge Schwarzpulver) zündet. Diese ist nach vorne durch ein sogenanntes Schusspflaster abgedichtet. Das eingepresste Bleigeschoss wird durch die explosionsartige Entzündung des Schwarzpulvers mit Wucht aus dem Lauf getrieben und durch die Laufzüge in Drall versetzt, um die Projektilflugbahn zu stabilisieren und damit dessen Reichweite zu erhöhen.

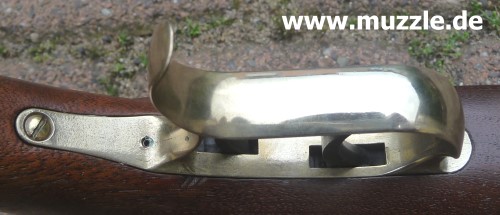

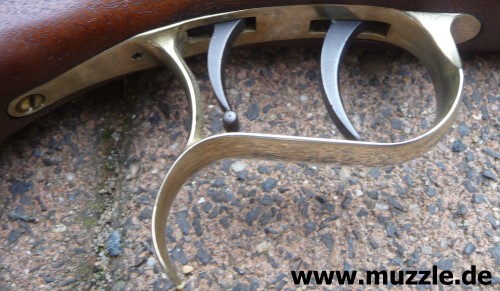

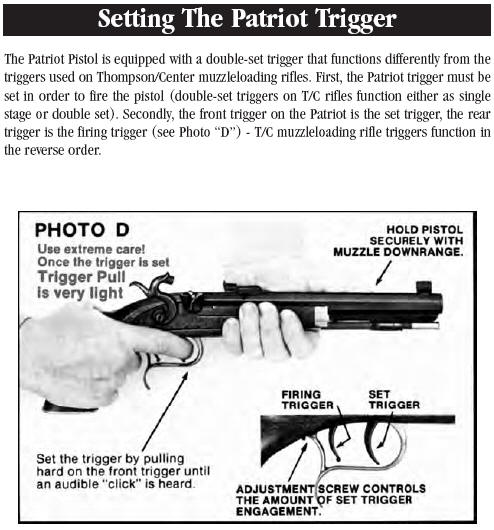

Foto unten: Der Stecherabzug. Beim Stecherabzug wird durch das vorherige „Einstechen“ eine Feder im Abzug vorgespannt und damit der Abzugswiderstand verringert (indirekte Kraftübertragung). Der Stecher sitzt hier vor dem Abzugszüngel.

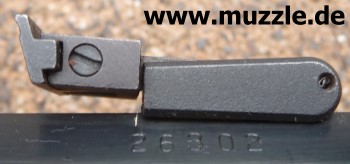

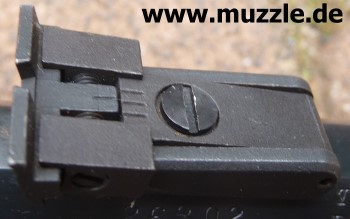

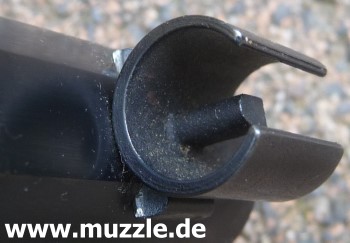

Bilder unten: Visierung. - Die ist Kimme seiten- und höhenverstellbar, das statische Korn mit oben offenem Tunnel ausgerüstet.

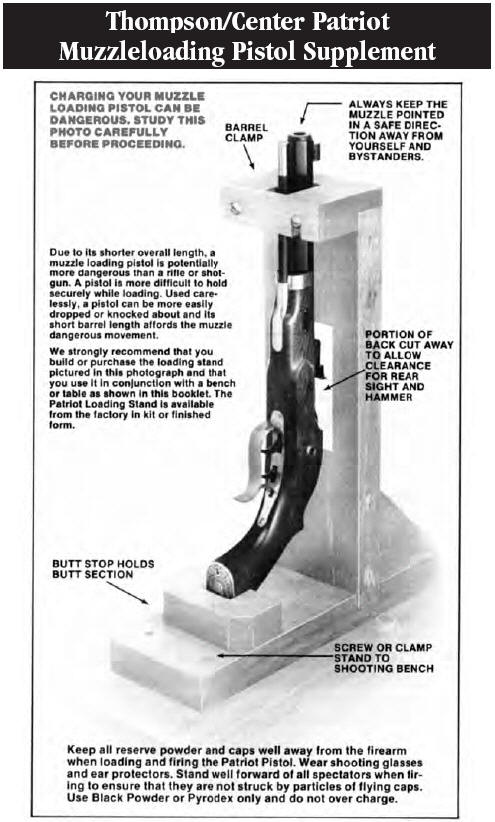

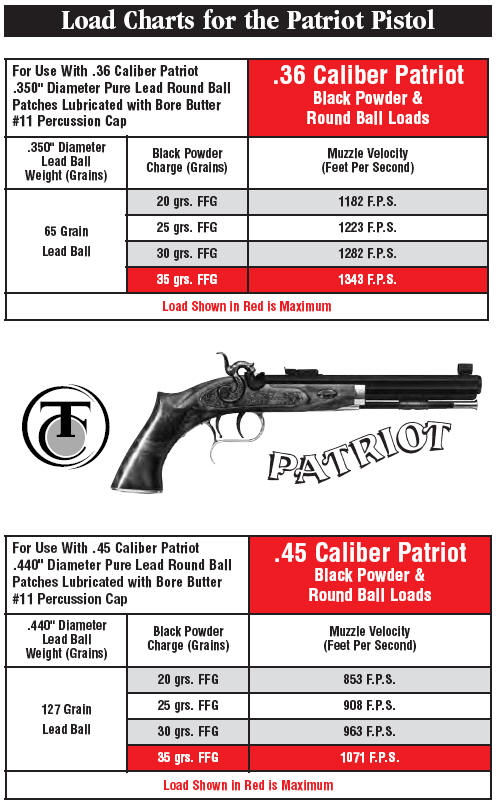

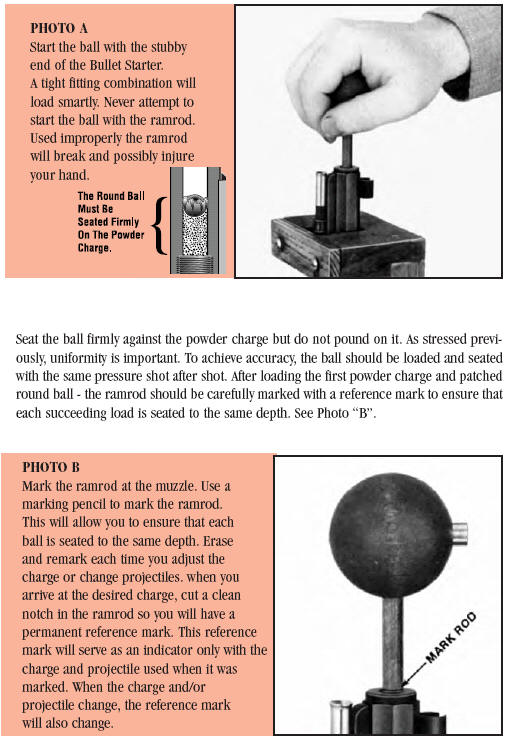

Hinweis: Die Zeichnungen und Tafeln in diesem Beitrag sind aus dem “TC”-Manual entnommen.

GUNIMO

September 2009
