Röhm Mini 1 (Mini)
Hersteller: “Röhm”
Fertigung: Made in Germany
Modell: “Mini 1”
PTB-Nr.: 249 , (Modell “Mini” = PTB 235)
Serien-Nr.: - keine -
Typ: Schreckschuss- / Signalpistole
Kaliber: 6 mm Fl. Platzpatrone
Magazinkapazität: 6 Patronen (Stabmagazin)
Abzug: Double Action Only (DAO), Spannabzug, spannt den Schlaghahn und transportiert das Stabmagazin vor jedem Schuss weiter
Abzugscharakteristik: DA = langer Vorzugsweg, hoher Widerstand, kein Druckpunkt, ruckartige Schussaus- lösung
Lauf: Gaskanal ohne Sperre - Innendurchmesser an der Mündung 15 mm, dahinter 9 mm, für die Aufnahme
passender Pyromunition als Ersatz für einen aufschraubbaren Pyrobecher
Sicherung: Manueller Schwenkhebel linksseitig, blockiert die Abzugsmechanik
Visierung: Starr
Visierlinie: 70 mm
Länge: 105 mm
Höhe: 85 mm
Breite: 24 mm
Gewicht: 132 g (leer)
Ausführung: Gehäuse und Halbmondzüngel aus Kunststoff - braune Kunststoffgriffschalen - Magazin und innere Mechanik aus Metall
Lieferumfang: Waffe, Magazin, Reinigungsbürste und Bedienungsanleitung im Pappkarton.
Bewertung: Sehr leichte Taschenpistole - Spielzeuganmutung aufgrund des Vollplastikgehäuses - ingesamt
saubere äußere Verarbeitungqualität - quasi “Billigversion” des Modells “RG3”
Hinweise: Beim ansonsten baugleichen Modell “Mini” (PTB 235) ist der Gaskanal auschließlich für 9mm-
Pyromunition ausgelegt, aber mit Gewinde für den Pyrobecher 15 mm versehen.

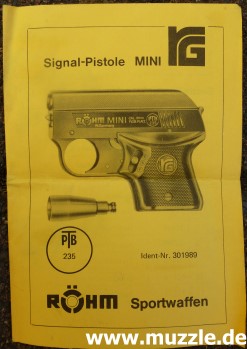

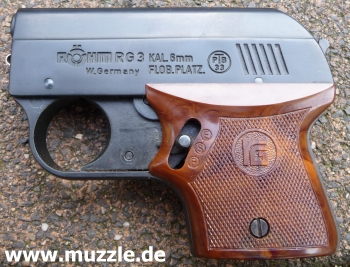

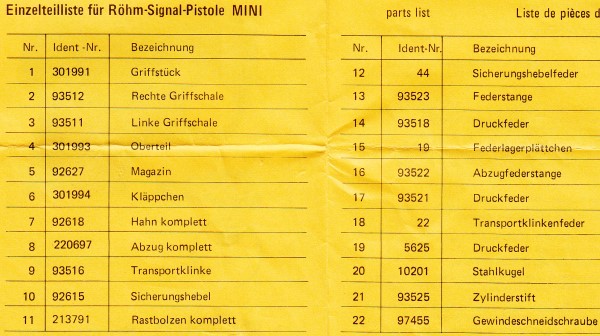

Fotos unten: Die Röhm “RG3” (links) und rechts das Manual des “Modell Mini” (PTB235), welches meinem
Exemplar der “Mini 1” (PTB249) bei lag.
Fotos unten: Kartonage der “Mini”, mit Verkaufspreisangabe DM 38,-.

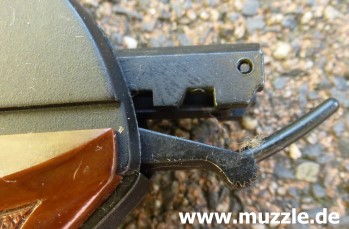

Fotos unten: Die dornartige Verlängerung an der Heckklappe ist ein Werkzeug (Patronenausstoßer), welches
zum Herausdrücken der abgefeuerten Patronenhülsen aus den Patronenlagern des Magazins dient.

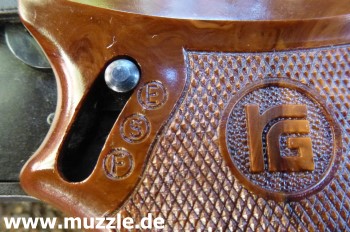

Foto unten: Der Sicherungshebel befindet sich in der linken Griffschale. Er kann in drei Positionen gebracht werden.
“F” = “fire” (untere Position), die Pistole ist entsichert und der Abzug freigegeben. Ein roter Warnpunkt ist im
kleinen Loch der Griffschale sichtbar und signalisiert die Feuerbereitschaft.
“S” = “safe” (mittlere Position). Die Pistole ist gesichert, das Abzugszüngel blockiert.
“E” = “ejekt” (obere Position). In dieser Stellung kann das Abzugszüngel durchgezogen werden. Dadurch wird
aber auch bei geladener Waffe kein Schuss ausgelöst, sondern das Magazin bei jedem Durchziehen des Abzugs schrittweise nach hinten transportiert, bis man es am Heck der Waffe entnehmen kann (Foto unten).

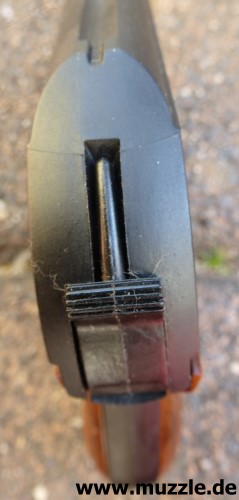

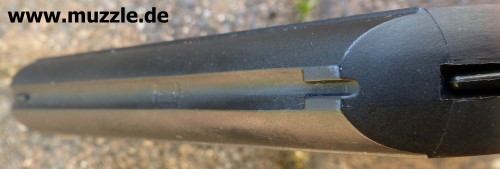

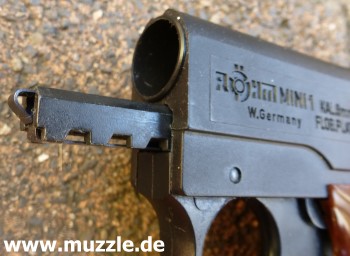

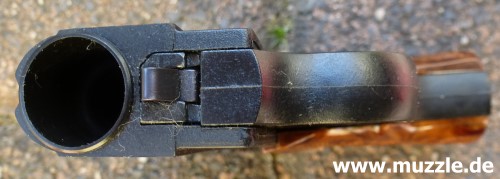

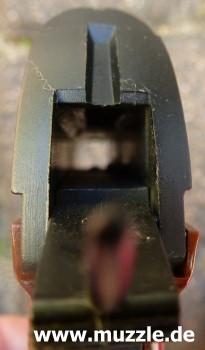

Fotos unten: Das Stabmagazin beim Einsetzen am Schachteingang unter der Mündung (linkes Bild). Rechts: Das
Magazin ragt am Heck heraus und kann so entnommen werden.

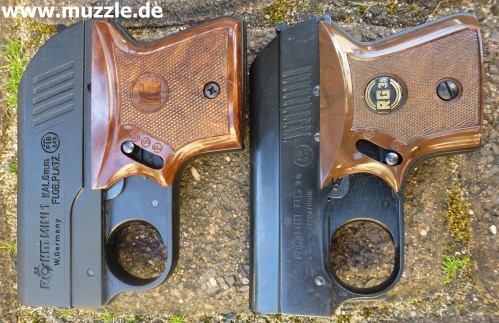

Foto unten. Bildlicher Vergleich zwischen “Röhm Mini1” und “Röhm RG3s”

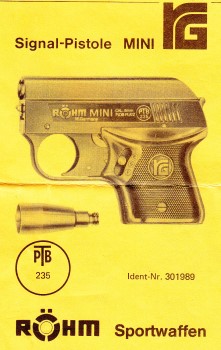

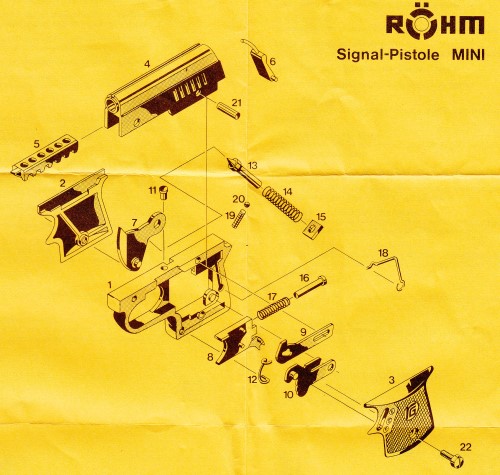

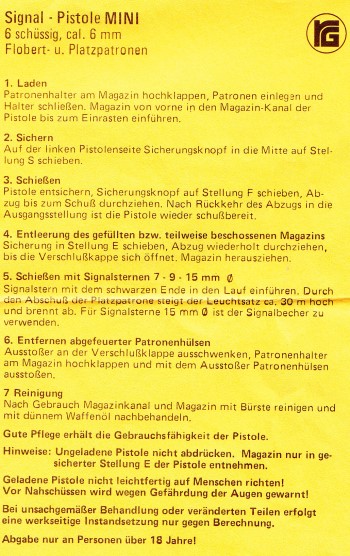

Bedienungsaleitung des Modell “Mini”:
GUNIMO
November 2014
|
