HS 121 B

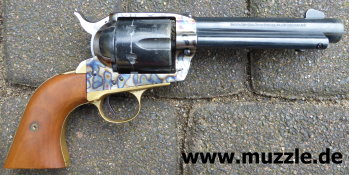

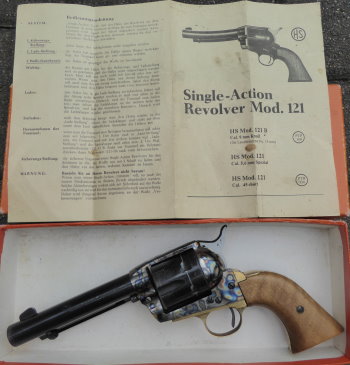

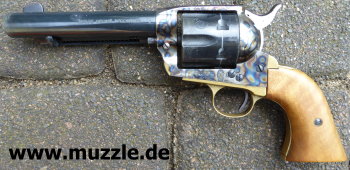

H. Schmidt Modell 121 B    -   “Texas Scout Frontier”

Hersteller: “H. Schmidt” - Ostheim/Rhön

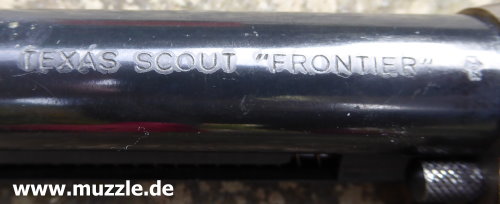

Modell: 121 B - “Texas Scout Frontier”

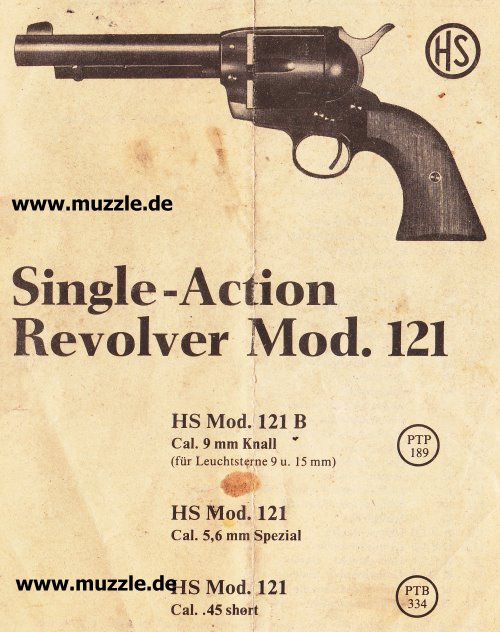

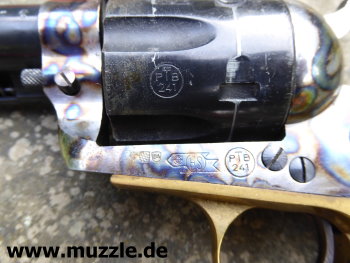

PTB: 241     (Vorgängerversion: PTB 189)

Serien-Nr.: - keine -

Vorbild: Colt Single Action Army (“Peacemaker”)

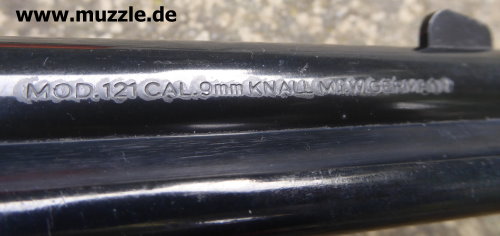

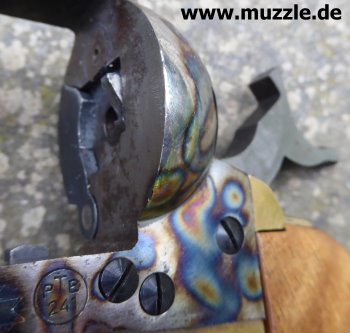

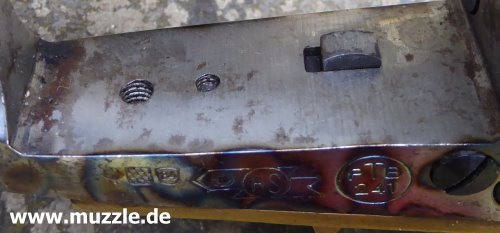

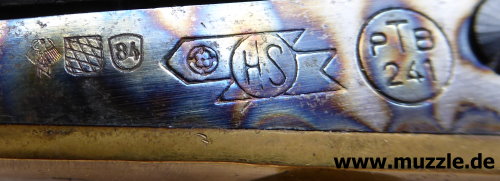

Beschusszeichen: Nitrobeschuss, Beschussamt Mellrichstadt, Beschussjahr 1984   (siehe Bild unten)

Kaliber: 9 mm Knall

Trommelkapazität: 6 Schuss

Lauflänge: 13,5 cm, 5,31 Zoll

Visierung: Starr (nicht justierbar)

Sicherung: Hahnrast in Fallsicherungsposition

Abzug: Single Action Only (SAO)

Länge: 280 mm

Höhe: 130 mm

Breite: 43 mm

Gewicht: 1.155 g   (leer)

Hinweis: Revolver geeignet für das Abschießen von Pyromunition 9 und 15 mm

Ausführung: Rahmen (bunt gehärtet), Hahn und Abzugszüngel aus Stahl, Laufmantel aus Druckguss, Griffstück aus Messing, Holzgriffschalen.

Bewertung: Sehr gute Fertigungsqualität, hohe Wertigkeit.

Weitere Informationen:   klick --->

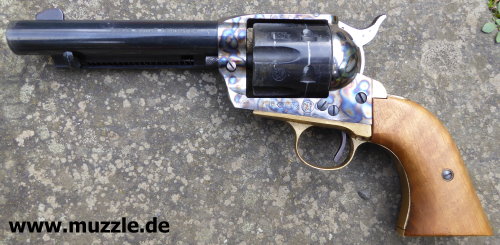

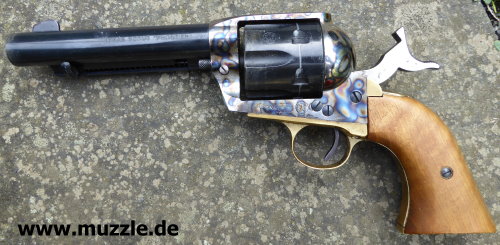

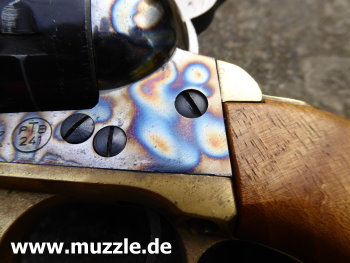

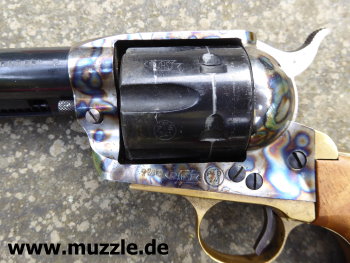

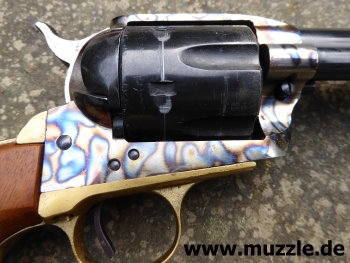

Fotos unten: Der Rahmen des Revolvers besteht aus buntgehärtetem Stahl.

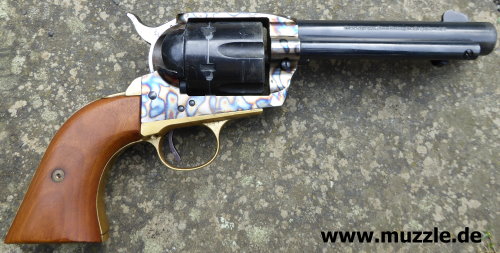

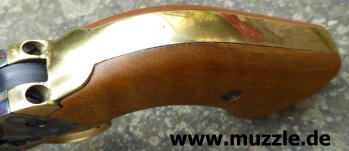

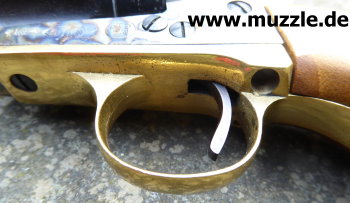

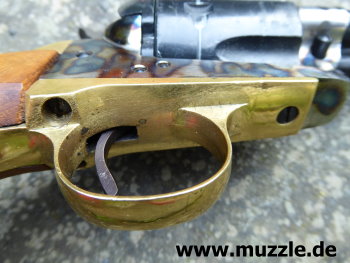

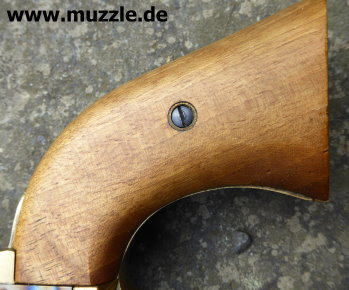

Fotos unten: Das Griffstück besteht aus Messing. Darauf sind Holzgriffschalen montiert. Der Abzug hat eine reine Single-Action-Only-Funktion.







Begrifferläuterungen:

Double Action (DA) beschreibt einen sogenannten Spannabzug von Selbstladewaffen, bei dem der Abzug das Schloss (Hahn oder Schlagstück) spannt und dann bei weiterem Durchziehen den Schuss auslöst. Bei einem Revolver wird auch die Trommel um eine Kammer weitergedreht. Double Action Only (DAO) bedeutet, dass man die Waffe nicht vorspannen kann, also kein Single-Action-Modus möglich ist.

Single Action (SA) bedeutet, dass man den Hahn (oder ein Schlagstück) spannt, bevor man den Abzug betätigt. Der Abzug führt also nur noch eine Aktion durch, nämlich das Auslösen des Schusses. Vorteil: Der Abzugswiderstand wird geringer und der Abzugsweg kürzer, was der Schusspräzision zu Gute kommt.

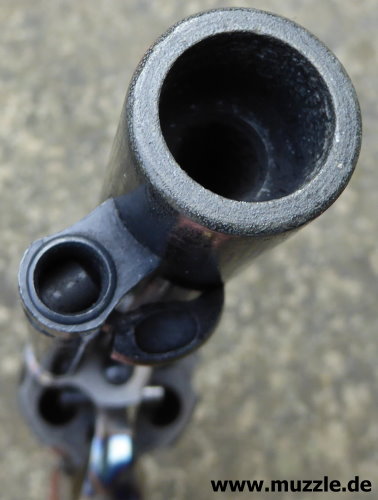

Foto unten: Mündungsansicht. Laufinnendurchmesser = 9 mm, vorne erweitert auf 15 mm für das Einsetzen von Pyromunition (Leuchsterne) dieses Kalibers.

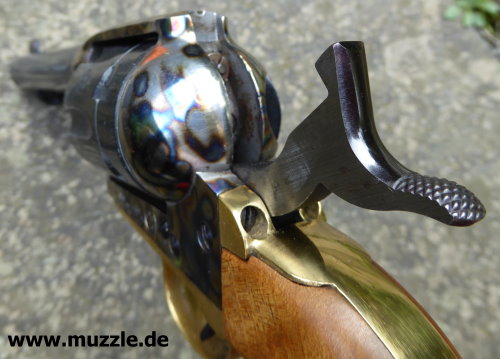

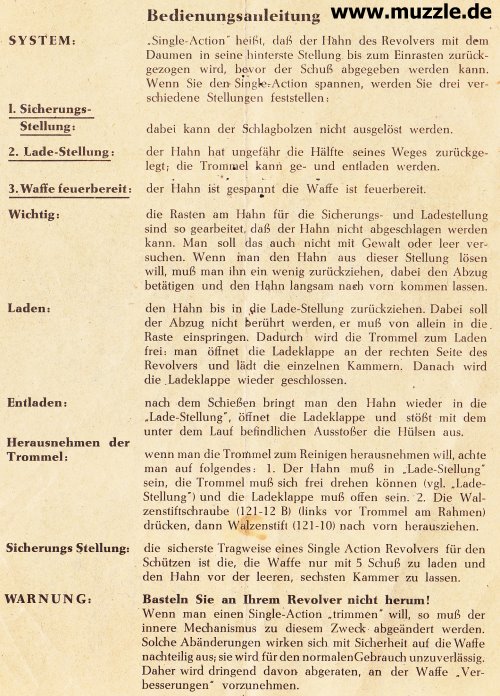

Fotos unten: Waffe mit voll gespanntem Hahn. Der Hahn kann in drei Raststellungen gebracht werden.

1. Sicherungsstellung: Der Hahn berührt den Schlagbolzen nicht, dieser kann nicht ausgelöst werden. (Fallsicherung)

2. Laderast (halber Weg): Die Trommel ist nicht gesperrt und lässt sich zum Beladen im Uhrzeigersinn drehen.

3. Feuerbereit (voll gespannt): Der Hahn kann per Abzug ausgelöst werden.

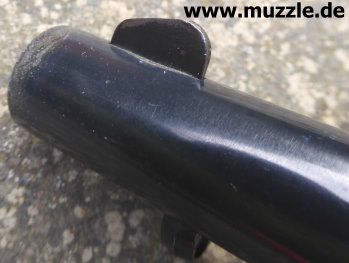

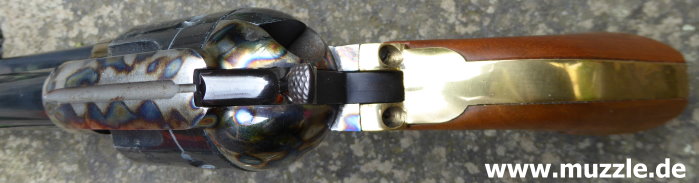

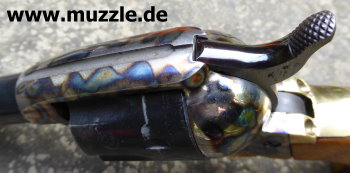

Fotos unten: Die offene, starre Visierung. Die Kimme besteht aus einer eingefrästen Rinne auf dem Rahmen (Bild rechts).

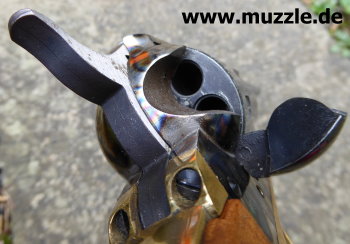

Fotos unten: Der Ladeverschluss (Ladeklappe) ist aufklappbar. Die Trommel kann zum Bestücken mit Patronen nicht ausgeschwenkt werden.

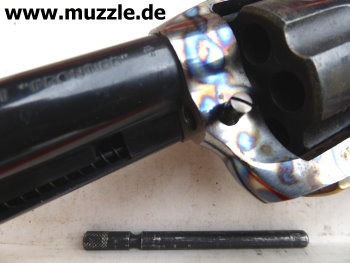

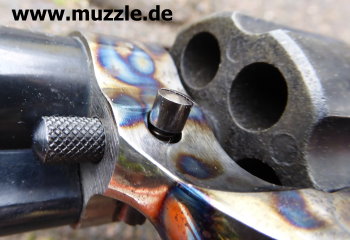

Bilder unten: Ausbauen der Trommel. Um den durch die Trommelachse verlaufenden Walzenstift zu entnehmen, drückt mal zunächst die federnd gelagerte Walzenstiftschraube ein (Foto links). Dadurch wird die Arretierung des Stifts aufgehoben und dieser kann durch Herausziehen entnommen werden (Foto rechts).

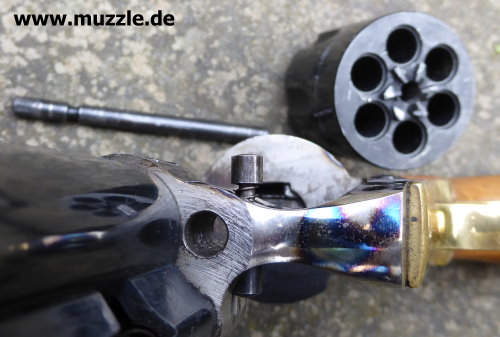

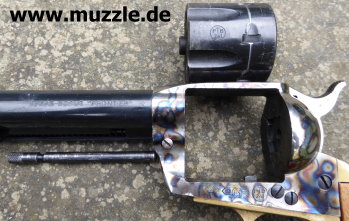

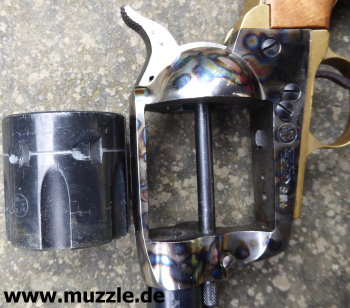

Fotos unten: Entnommene Trommel. Zum Herausnehmen der Trommel nach rechts, muss der Hahn vorher in die Laderastung gebracht werden und die Ladeklappe geöffnet sein (unten links).





Fotos unten: Das Trommelmagazin. Die Kammern sind halb verschlossen, da nur für Kanllkartuschen geeignet. Patronen mit Projektilen können somit nicht eingesetzt werden.

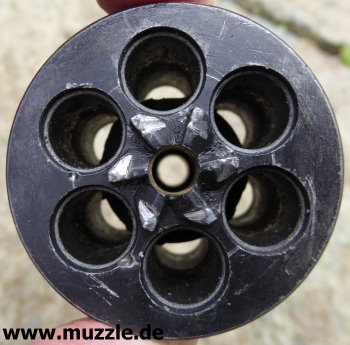

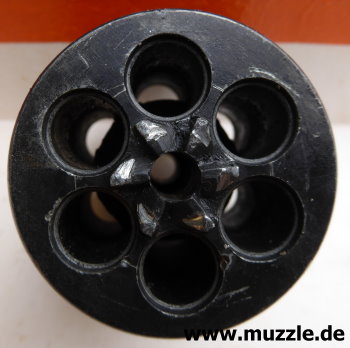

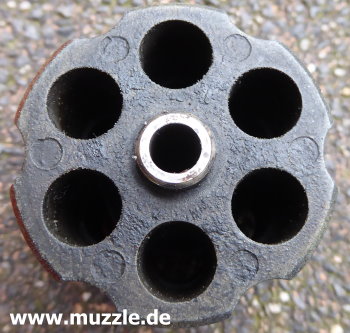

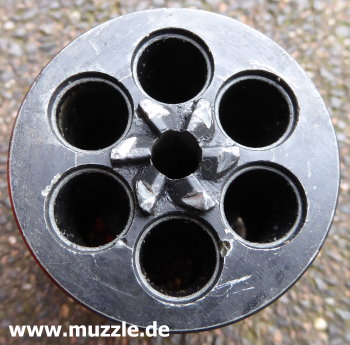

Foto unten links: Trommelvorderansicht. Rechts: Rückansicht mit der Transportrastung rund um die Achse.

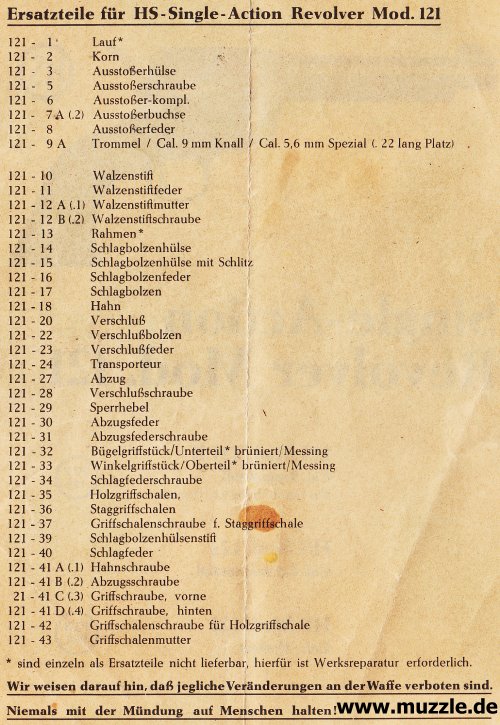

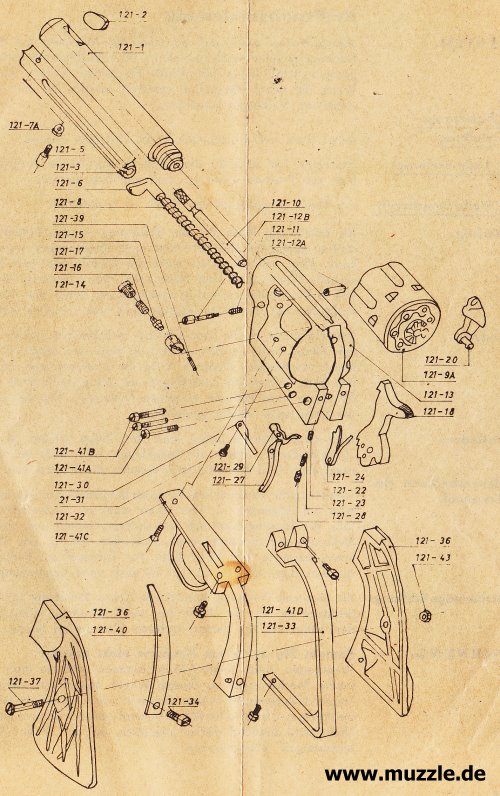

Bauteile:



Fotos unten:

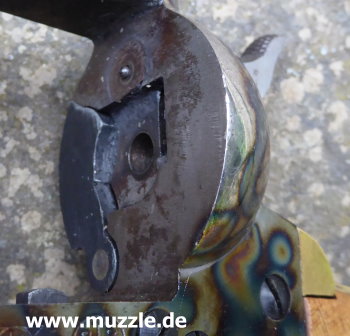

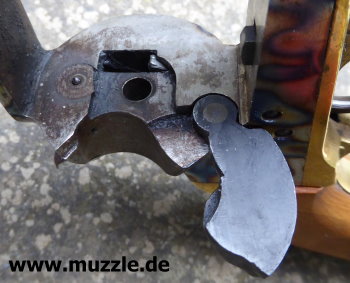

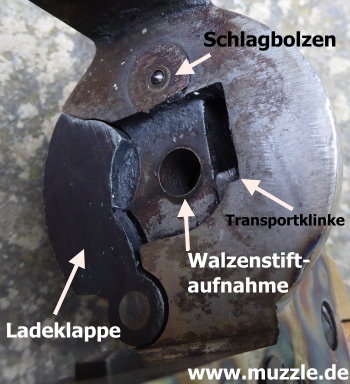

Links = anliegender Hahn. Der Schlagbolzen für die Patronenzündung wird eingedrückt. Die Transportklinke für die Trommelrotation befindet sich in Ruheposition und ragt nicht heraus.

Rechts = voll gespannter Hahn. Der Schlagbolzen ist unbelastet und ragt nicht heraus. Die Transportklinke für die Trommelrotation hat sich in die obere Position bewegt. Sie hat beim Hahnspannen in die Transportrastung der Trommel eingeriffen und die Trommel um eine Kammer weitergedreht.

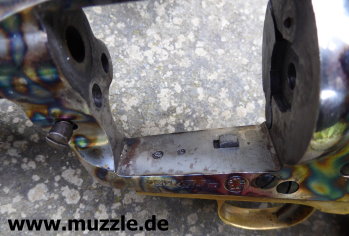

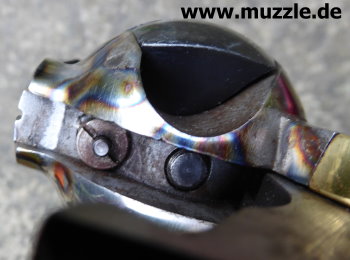

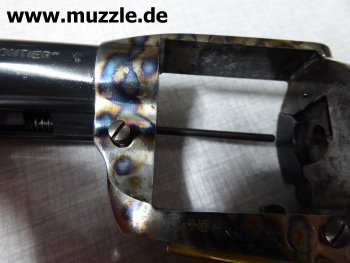

Bilder unten: Die am Rahmenboden befindliche Trommelsperre. Diese Trommelarretierung stoppt also die Drehung der Trommel und fixiert diese in Schussposition. Bringt man den Hahn in die Ladeposition, so verschwindet die Sperre im Boden und die Trommel kann zum Bestücken frei gedreht werden (Uhrzeigersinn, von hinten betrachtet).



Foto unten. Der federbelastete Hülsenausstoßer seitlich unter dem Laufmantel fungiert, wie der Name schon sagt, als Werkzeug für das Entfernen der Patronenhülsen aus den Trommelkammern. Er wird manuell gegen den Federdruck einfach nach hinten geschoben und drückt die Patronenhülsen, bei geöffneter Ladeklappe, aus der jeweils rechts liegenden Kammer.

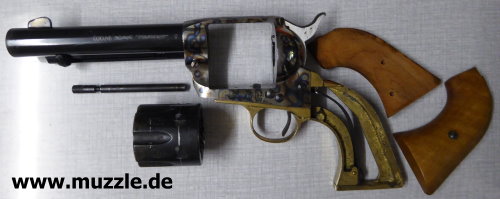

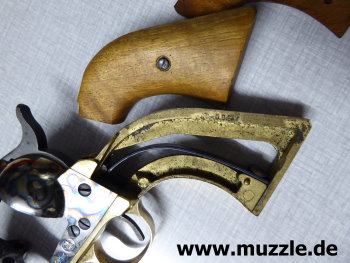

Fotos unten: Die abgenommenen Griffschalen geben den Blick frei auf die im Griffstück untergebrachte Schlagfeder (Hahn-/Hammerfeder).









GUNIMO

November 2017
