Diana LP Modell 2

Hersteller: Dianawerk Mayer & Gammelspacher (gegr. 1890)

Produktionszeitraum: 1950 - 1980

System: Laufspanner, Federdruck

Cal. 4,5 mm

einschüssig, für Diabolos oder Darts, Lauf glatt

Ausführung: Holzgriff, Lauf und Systemgehäuse Stahl, brüniert

Visierung: nicht justierbar

Länge entlastet: 247 mm

Länge gespannt: 193 mm

Höhe: 114 mm

Breite: 25 mm

Gewicht: 325 g

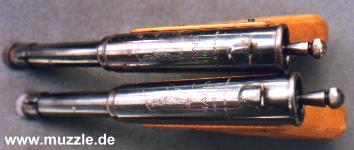

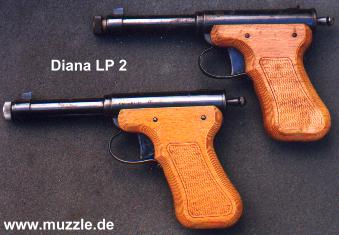

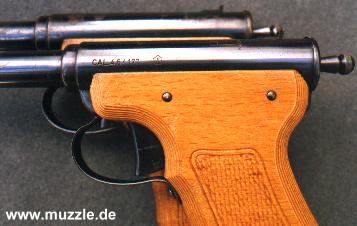

Bilder unten: 2 Generationen Diana LP 2, das untere/vordere Exemplar trägt die Kaliberbezeichnung und das “F” im Fünfeck auf dem System, die andere, ältere (vor 1970 gebaut), nicht.

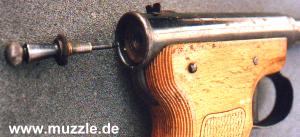

Funktionsweise: Der vorne aus dem Laufmantel herausragende Lauf wird gegen die Federspannung in das Gehäuse der Pistole geschoben. In die Endposition gebracht, rastet der Lauf in seiner Arretierung ein. Das hintere Ende des Laufes wird in der Gehäuseöffnung oberhalb des Griffstückes sichtbar, wo nun die von einem Schraubdeckel verschlossene Ladeöffnung erreichbar ist. Nach dem Herausdrehen des Schraubverschlusses, kann das Projektil in den Schacht platziert werden. Anschließend wird der Ladeschacht wieder verschlossen, wobei das Geschoss von einem Stößel am Verschluss weiter in den Lauf geschoben wird. Die Pistole ist nun gespannt und geladen und damit schussbereit. Das Betätigen des Abzuges löst die Arretierung des Laufes, der von der Federkraft getrieben nach vorne schnellt. Dabei wird die Luft in der Druckkammer komprimiert, dringt in die vorgesehenen Öffnungen hinter dem Projektil in den Lauf ein, und presst dieses mit Druck aus dem Lauf heraus.

Diese Funktionsweise, in Verbindung mit der spartanischen Visierung, lassen nur eine geringe Präzision zu und bieten insgesamt einen nur sehr eingeschränkten Schießspaß. Insgesamt vermittelt die Pistole einen gewissen Spielzeugcharakter, dessen Charme sie für den Sammler eher interessant macht, als für ambitionierte Schützen.

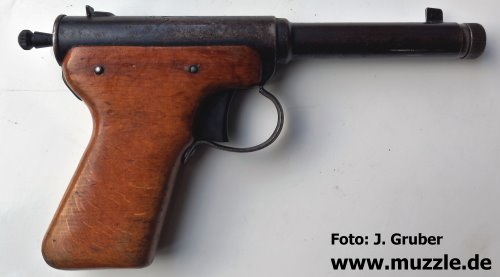

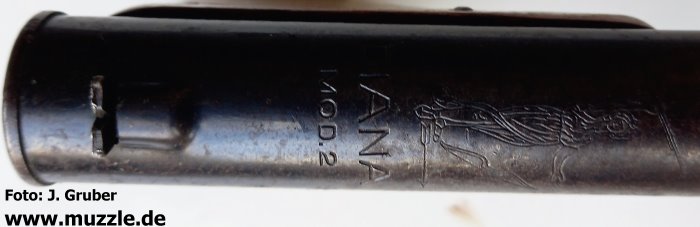

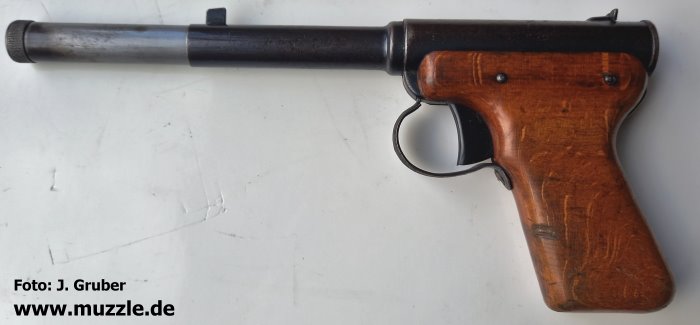

Fotos unten: Eine Variante der “LP2” stellt uns J. Gruber hier vor. Es handelt sich um eine Version mit Holzgriff ohne “Fischhaut”-Checkerung. Außerdem fehlt die Herkunftsangabe “Made in ...” als Prägung auf den System unter der Modellbezeichnung. Vielen Dank an J. Gruber für die Überlassung seiner Fotos zur Publikation auf “muzzle.de”.

Bilder unten: “Diana 2”, Chromfinish, Griffvariante ohne Checkerung. Vielen Dank an “Schoontje”!

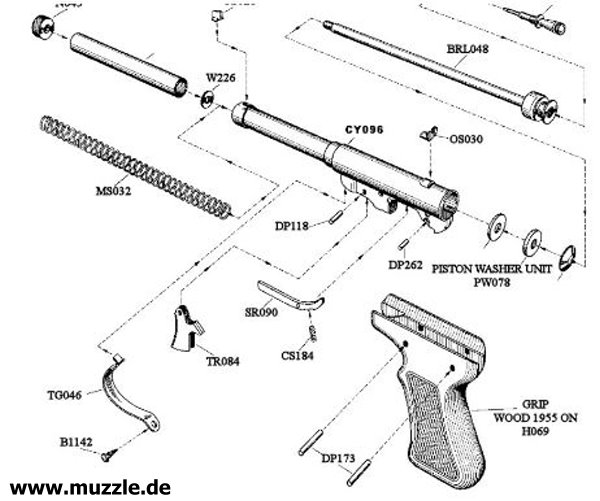

Sprengzeichnung der LP2:

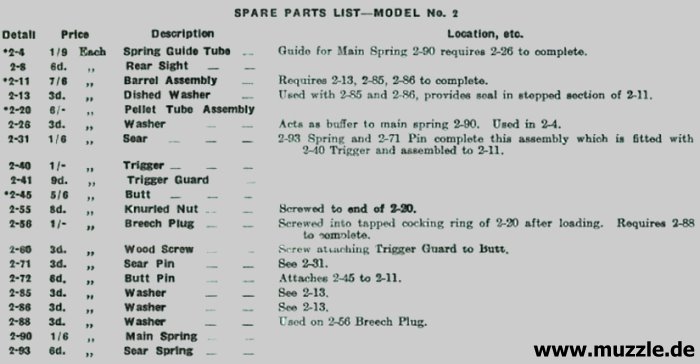

Teile-Liste:

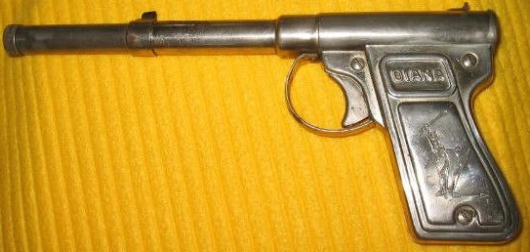

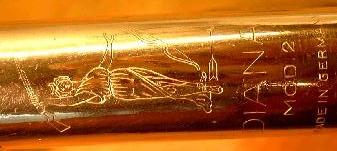

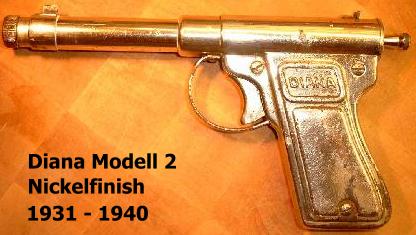

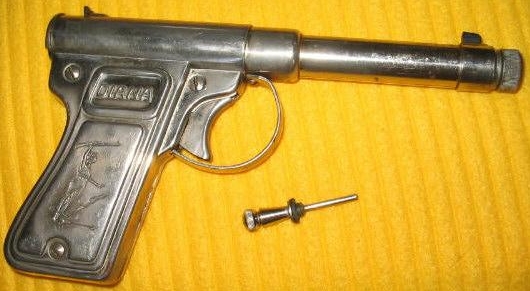

Bilder unten: Diana Modell 2 in Nickel- oder Chromfinish (?). Version vor WK2, Fertigung 1931 - 1940.

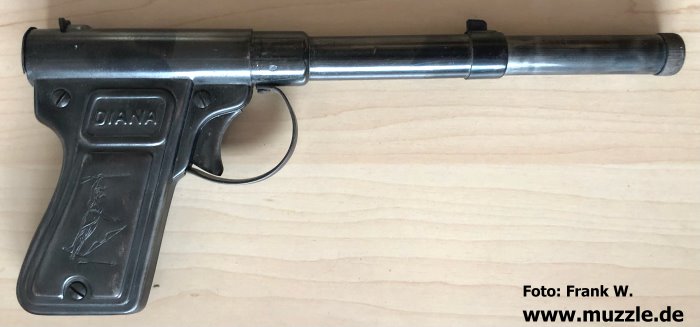

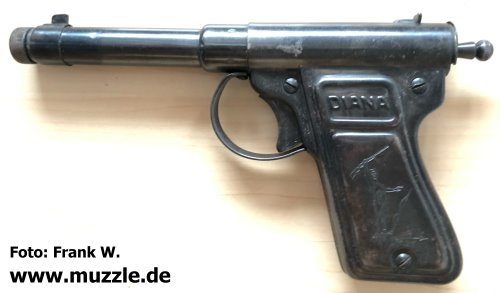

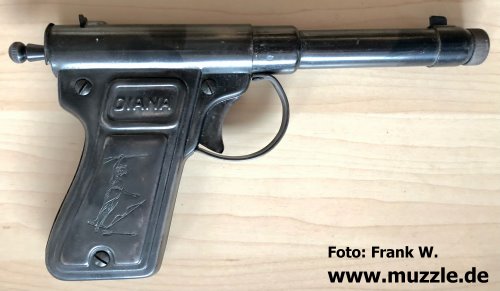

Fotos unten: Ein weiteres Exemplar der “Diana 2”. - Vielen Dank an Frank W. für die Überlassung seiner Fotos zur Publikation auf “muzzle.de”.

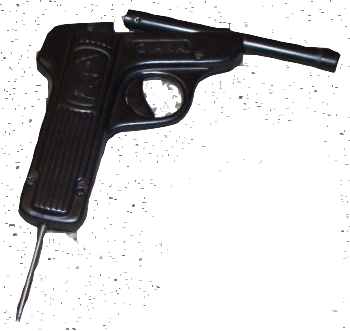

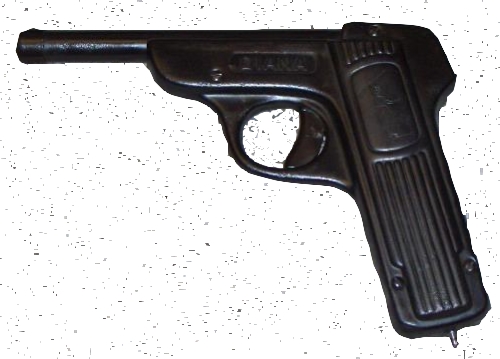

Bilder unten: Modell “Diana 1” / 1924 - 1940

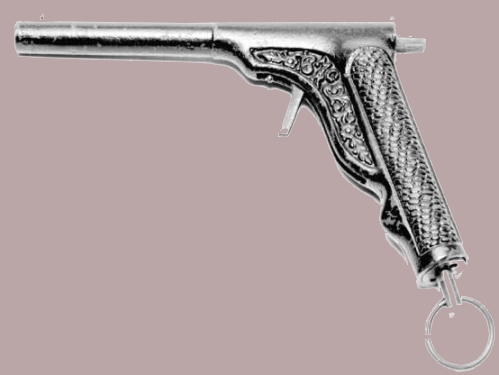

Bilder unten: Diana’ s erstes Modell / 1892 - 1905

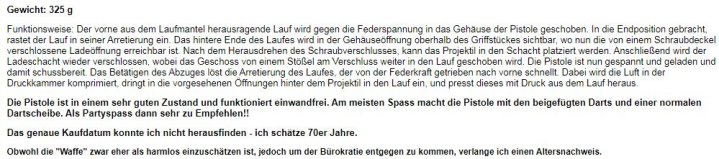

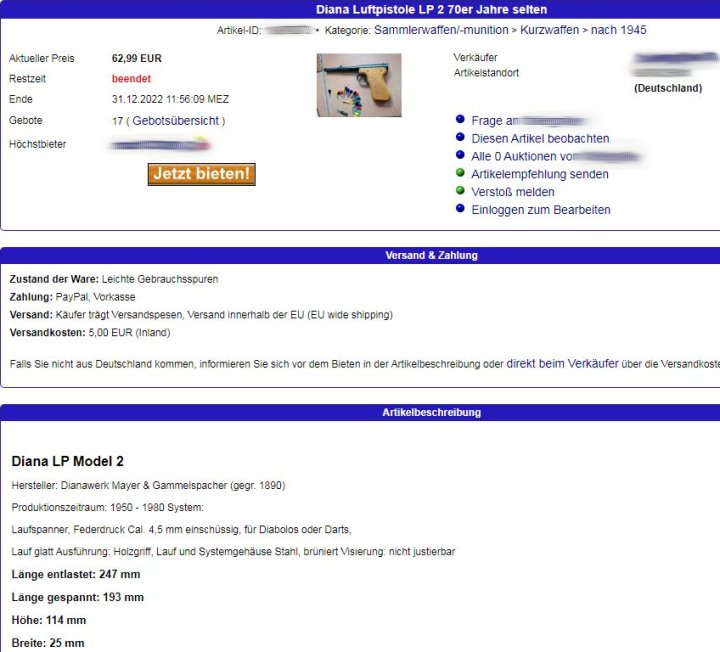

egun.de - Auktion: Die Dreistigkeit mancher Verkäufer auf Online-Auktionsplattformen nimmt teilweise unverschämte Züge an! Der Anbieter dieser “Diana LP 2” übernimmt, ohne Anfrage bei mir, in seiner Anzeige annähernd den kompletten Text aus diesem Beitrag, hält es aber nicht für nötig, wenigstens einen Linkverweis auf dieses Review zu setzen.
