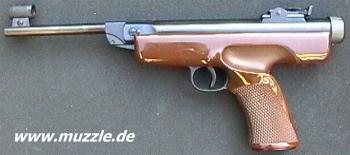

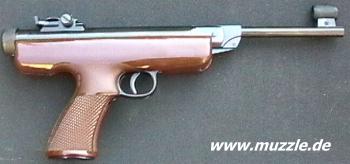

Diana Modell 5

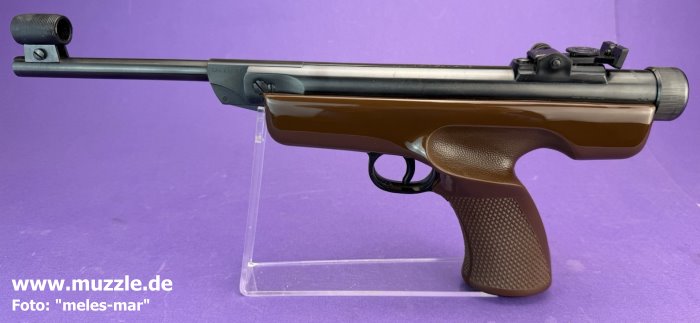

Hersteller: Dianawerk G.m.b.H & Co. KG, Mayer & Grammelspacher Diana Modell 5 Seriennummer: keine System: Knicklauf, Federdruck, Einzellader

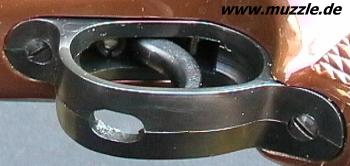

Kaliber: 4,5 mm (auch m Kaliber 5,5 mm erhältlich) Mündungsenergie (v1): 125 m/s, (Kaliber 5,5 mm 90 m/s) Abzugswiderstand: verstellbar
Länge: 403 mm Höhe: 165 mm Breite: 47 mm Gewicht: 1260 g Lauf: gezogen und gechokt

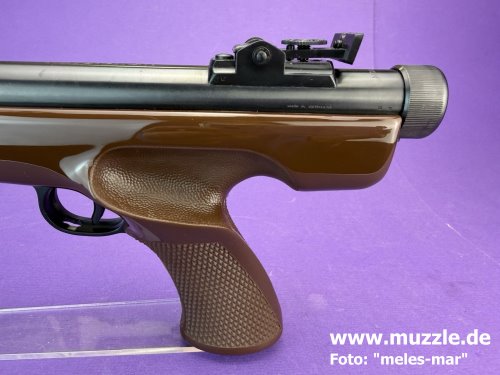

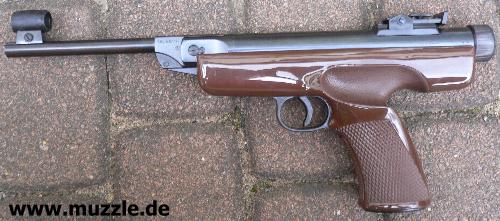

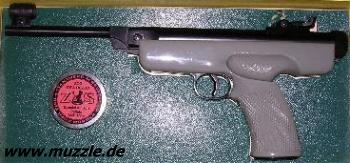

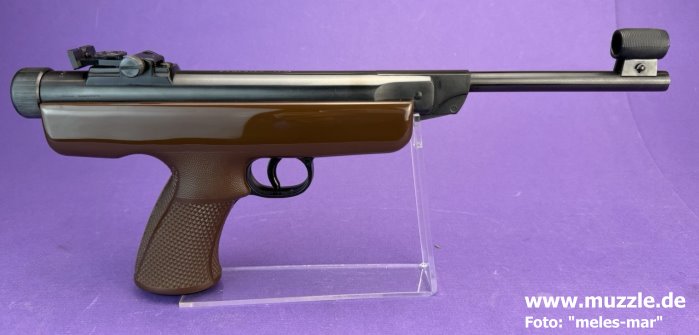

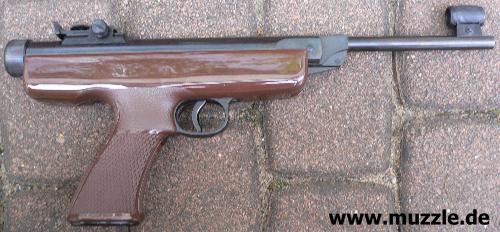

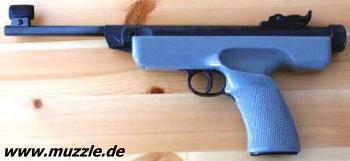

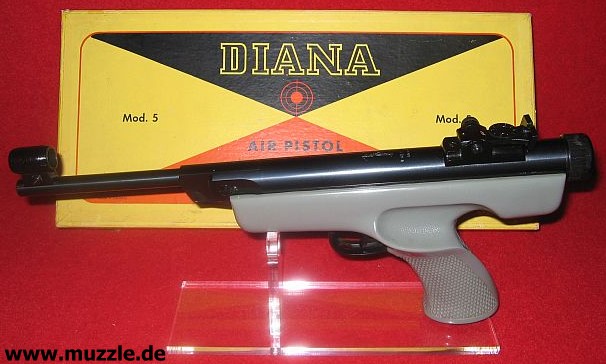

Visierung: Korn statisch, Korntunnel, Kimme horizonal und vertikal justierbar (Rastschrauben), Kimmenblatt austausch- bar Ausführung: System brüniert, braunes Kunststoffgriffstück mit Daumenmulde (Waffe auch mit grauem Griffstück erhält- lich)

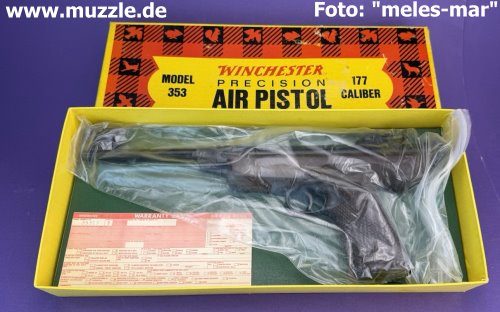

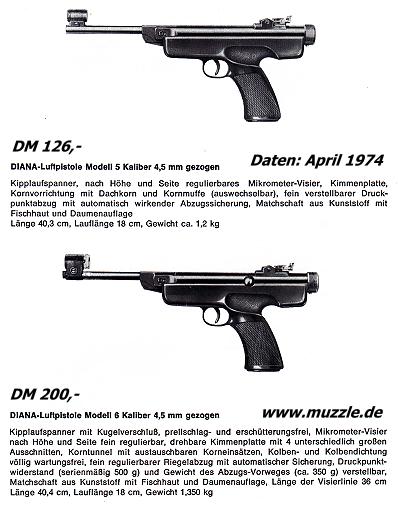

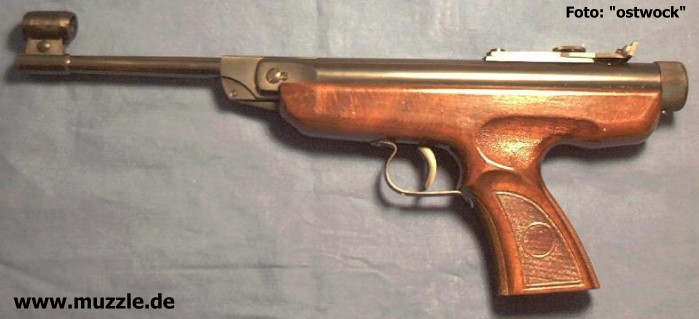

Bemerkung: Die Waffe wurde in den USA auch unter der Bezeichnung “Hyscore Model 815 T” vermarktet.” Fertigungszeitraum: 1958 - 1978 Preis 1974: 126,- DM Sondermodell: “Diana 5 Arizona” Bild unten: Diana 5 Sondermodell mit Holzgriffstück.

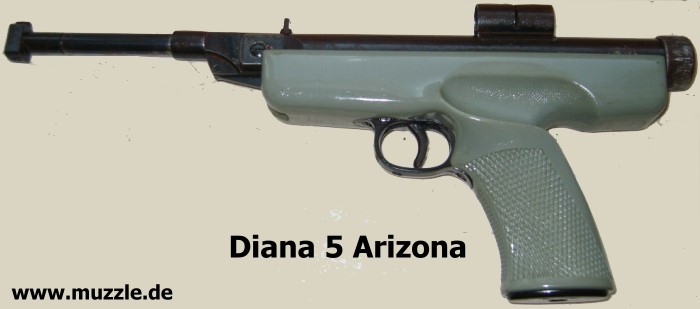

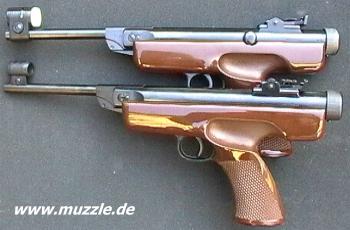

Modell 6 (Bild oben): Fertigungszeitraum 1960 - 1978, erste Pistole mit Massenausgleich auf dem Markt. Bild oben rechts: Diana 5 (vorne) und Modell 6 (hinten) Foto unten: Diana 5 “Arizona”. Spezialanfertigung für die Indoor-Münz-Schießbude mit dem Namen “Arizona”. Die Pistole wird mit der Halterung an der Mündung fixiert und befindet sich dann außerhalb des Schießkastens, die Mündung ragt in diesen hinein. Als Visierung dient ein umgekehrtes Teleskop, welches das Ziel weiter weg vom Schützen erscheinen lässt und so eine größere Schussdistanz vorgaukelt. Es handelt sich also um eine Art “Fernsichtschießstand”.

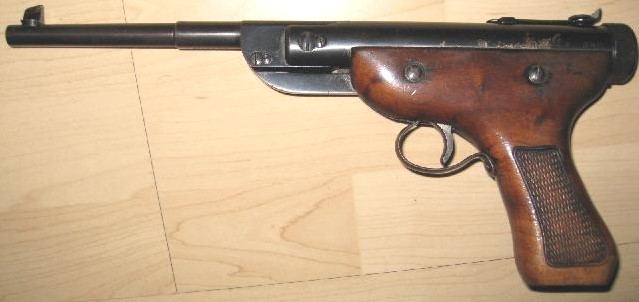

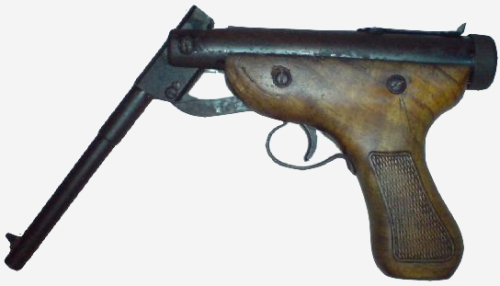

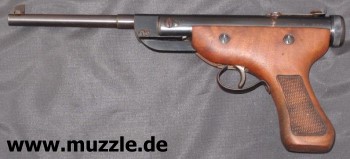

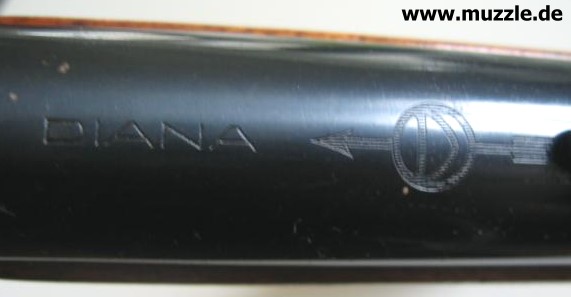

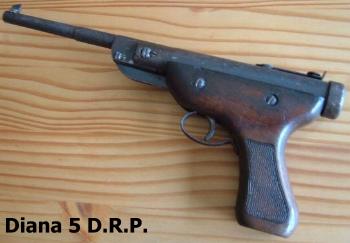

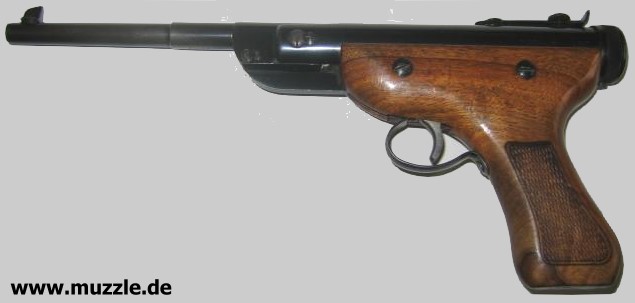

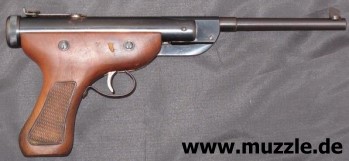

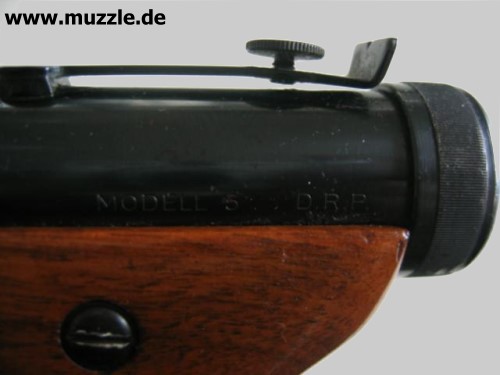

Bild unten: Diana 5 (“V”) mit Stempelung “D.R.P” (Deutsches Reichspatent) und Holzgriff der frühen Version. Fertigung 1933 - 1945

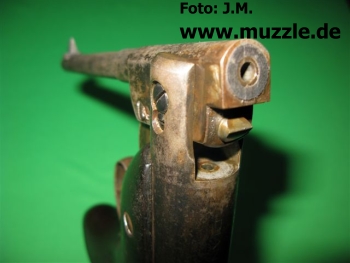

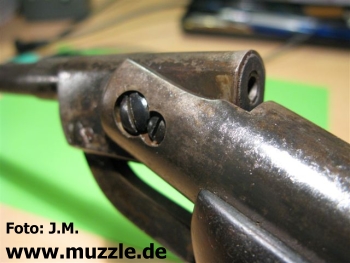

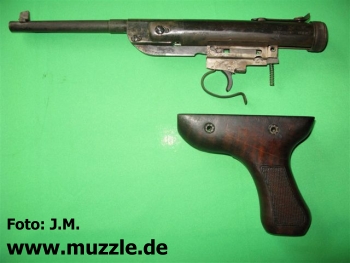

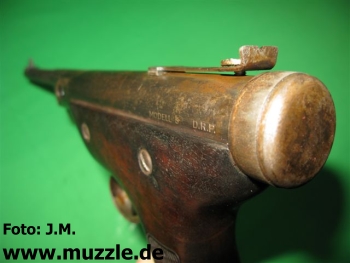

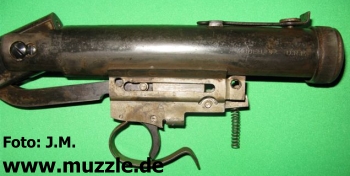

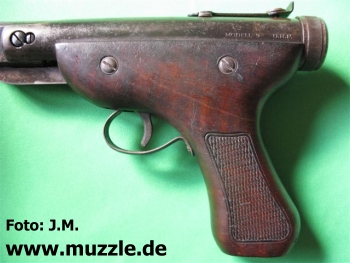

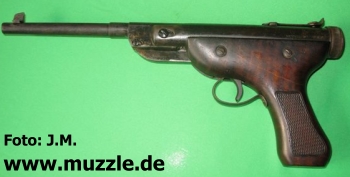

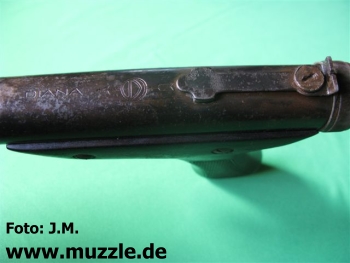

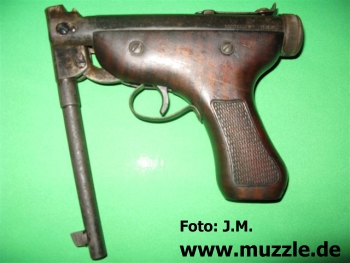

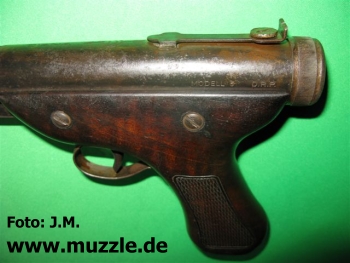

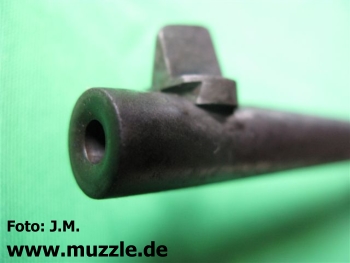

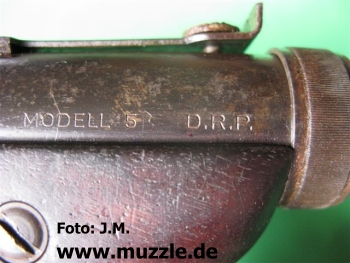

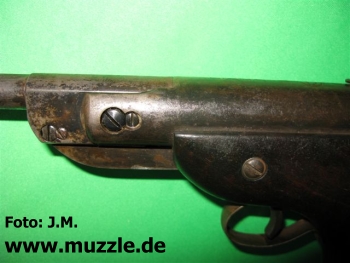

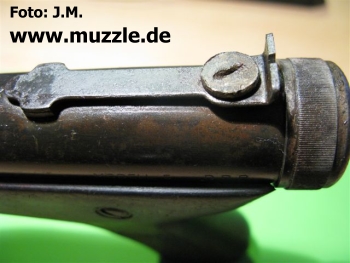

Vielen Dank an “J. M.“ für die Zusendung der nachfogenden Detailfotos seiner “Diana 5 D.R.P.”:
